紗線強度是表示紗線承受拉力的指標(biāo)，一般說的是紗線的斷裂強度，斷裂強度是指紗線斷裂強力與其線密度的比值，國標(biāo)GB3916標(biāo)準(zhǔn)中，對于紗線，斷裂強度以厘牛每特克斯（cN/tex）來表示。

斷裂長度：紗線重量等于其斷裂強力時所具有的長度，單位為km。在特克斯系列中，它等于單紗或股線的強力（克力）與其特克斯的比值即比強度；

紗線強度利用系數(shù)
單紗強力總是小于其斷面內(nèi)各根纖維斷裂強力之和，兩者的比值稱之為紗線中纖維強度利用系數(shù)，棉紗常為0.40～0.50，毛紗常為0.20～0.30。
縷紗強度總是小于縷紗中各根單紗強度之和，兩者的比值稱為縷比，一般棉紗為0.70～0.78，毛紗則為0.40～0.82。
合股反向加捻時的股線強度一般高于各股單紗強度之和，其比值雙股棉線為0.95～1.35。由織物強力折算成的紗線強度與織造前紗線強度的比值稱為織物中紗線強度利用系數(shù)，其值大于1。棉府綢織物經(jīng)向約為1.155，緯向約為1.115。
影響紗線強度的主要因素
1) 纖維性能
纖維強度越高，線密度越小，長度越長，則紗線強度越高。棉纖維的天然轉(zhuǎn)曲、羊毛和化學(xué)纖維的卷曲在紗線捻度不大時，會增加纖維間抱合力，因而提高紗線強度。短絨含量對紗線強度有較大影響。棉紗中，16 mm以下短絨率增加1%，棉紗強度下降1%～2%。
2) 紗線結(jié)構(gòu)
纖維在紗半徑方向內(nèi)外轉(zhuǎn)移多，結(jié)構(gòu)均勻時，紗線強度可提高；纖維分層排列且折疊、屈曲、彎鉤多時，紗線強度降低；在臨界捻度以下，紗線強度隨捻度增加而提高，超過臨界捻度后，則隨捻度增加而下降。純棉紗易在細(xì)節(jié)和大棉結(jié)處斷頭；滌棉紗易在粗節(jié)和粗細(xì)節(jié)拐點處斷頭。
3) 紡紗方法
用不同紡紗方法紡的紗線因結(jié)構(gòu)不同，強度有明顯差異。粗號氣流紗強度低于同號環(huán)錠紗約5%～10%，但氣流紗線密度均勻，^弱節(jié)處并不低于環(huán)錠紗。靜電紡紗強度與氣流紗相似。同相自捻紗由于紗上存在無捻區(qū)，強度很低；異相自捻紗由于錯開了紗上的無捻區(qū)而使強度提高。加捻自捻紗強度由于捻度得到合理分布而進一步提高。
4) 混紡比
在二組分混紡紗中，當(dāng)一組分混紡比由零逐漸增加時，混紡紗強度一般逐漸降低，至^低值后若繼續(xù)增加這一組分的比例，細(xì)紗強度又逐漸提高。兩種相混纖維的斷裂伸長率差異越大，強度的這種低谷現(xiàn)象越明顯。
5) 大氣溫濕度
溫度升高，紗線強度降低；相對濕度增大，紗線回潮率提高，棉、麻紗線強度提高，毛及人造纖維紗線強度降低。因此，強度試驗應(yīng)在規(guī)定的標(biāo)準(zhǔn)狀態(tài)(溫度為20 ℃，相對溫度為65%)下經(jīng)平衡后進行，否則對所測得的強度要進行溫度和回潮率修正。

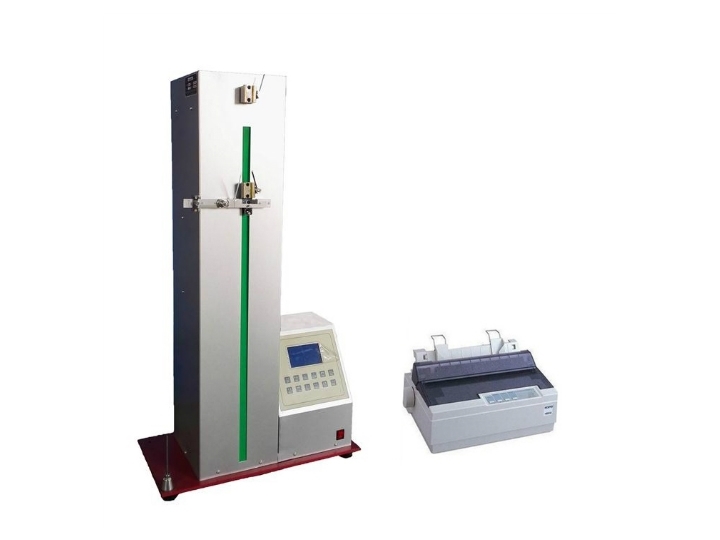

紗線強度拉力測試儀推薦常州市雙固頓達機電科技有限公司（銷售電話：15351977127）自主生產(chǎn)的YG020A型電子單紗強力機。

【儀器用途】
YG020A電子單紗強力機用于各種棉、毛、麻、絲、化纖、包芯紗的單根紗線和纖維純紡或混紡紗線的斷裂強力和伸長率及相關(guān)指標(biāo)。

【適用標(biāo)準(zhǔn)】
GB/T 3916-2013 紡織品 卷裝紗 單根紗線斷裂強力和斷裂伸長率的測定(CRE法)

【儀器特點】
1、測力系統(tǒng)：采用高精度傳感器，試驗數(shù)據(jù)準(zhǔn)確。
2、該機采用單片機控制系統(tǒng)，自動處理數(shù)據(jù)，可顯示并打印輸出，采用等速伸長(CRE)檢測原理。
3、整機接插件少，可靠性強，達到準(zhǔn)確、穩(wěn)定、效率高、該機操作簡單方便，具有自檢及斷電保護功能。
4、顯示配置：大屏幕圖形液晶顯示，全中文菜單操作。
5、操作特點：引導(dǎo)式操作模式，操作簡便，簡單易學(xué)。

【儀器主要技術(shù)參數(shù)】
1、測試方法：單紗拉伸
2、量    程：50N / 300N / 500N /（選配）
3、測力精度：＜±1%
4、夾持距離：90～500mm （無級）
5、拉伸速度：100～1200mm/min（任意設(shè)定）
6、回復(fù)速度：1000mm/min
7、有效動程：750mm
8、伸長分辨率：0.01mm
9、打印：斷裂強力，斷裂強度，斷裂伸長，斷裂伸長率，斷裂時間及統(tǒng)計報表（選配打印機）
10、電  源：AC220V±10％    50Hz
11、外形尺寸：480×380×1200mm
