先來了解下噴絲板是什么？噴絲板又稱紡絲帽。噴絲板的作用是將黏流態的高聚物熔體或溶液，通過微孔轉變成有特定截面狀的細流，經過凝固介質如空氣或凝固浴固化而形成絲條。
按纖維的類別和規格不同，有不同的規格、形狀、孔型、材質等。噴絲板在較高的溫度和壓力下工作。要求耐壓、耐腐蝕和足夠的機械強度。
噴絲板可分為：（1）普通型，其中又可分為熔紡噴絲板（其外形有圓形、矩形、扇形）和濕紡噴絲板（又稱噴絲帽）；（2）異形噴絲板，紡制纖維的斷面是非圓形的；（3）復合噴絲板以制造復合纖維。

由于噴絲板上微孔數目多、孔徑小、精度高，人工檢測時勞動強度大、效率低，并且容易出現誤檢、漏檢的現象，且長絲噴絲板有矩形、扇形和圓形等各種形狀，噴絲板上微孔的分布也有各種形式，因此開發一臺高效，并能用于各類長絲噴絲板全自動檢測的儀器，既具有研究價值，又有很強的實用性。常州市雙固頓達機電科技有限公司根據矩形、扇形和圓形噴絲板的特點,設計了全自動噴絲板檢測清潔系統。介紹了基于圖像的檢測原理,并分別從硬件和軟件上設計了自動檢測系統。該系統通過高清相機對噴絲孔進行放大成像并采集保存，利用數字圖像處理技術對每個噴絲孔的像進行分析處理,并判斷其是否堵塞。實際使用結果表明該自動檢測系統效率高、速度快。

【儀器用途】

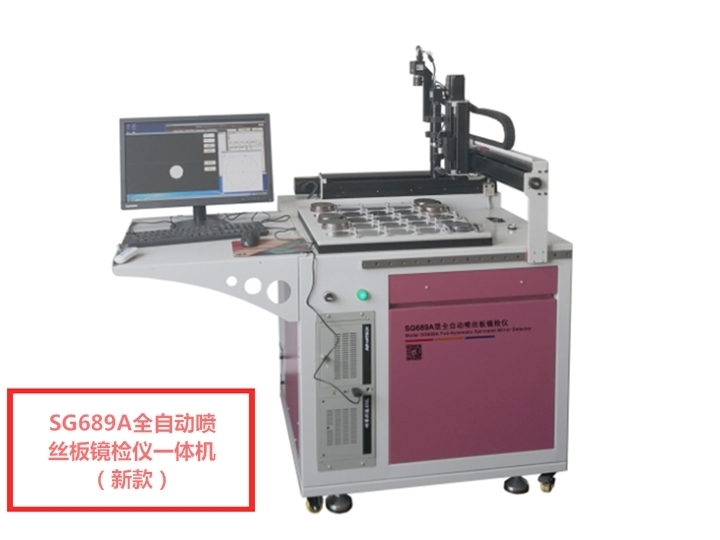

SG689A型全自動噴絲板檢測清潔系統用于全自動檢測圓形、方形、長方形等多種形狀和規格的噴絲板，紡絲板，紡口板等模具孔形狀、尺寸大小以及是否阻塞的專用檢測儀器。根據模具的形狀、大小、噴絲孔的布置情況，可在縱、橫向有效范圍內檢查任意一孔的檢測要素。

【使用本檢測系統優勢】

1、增加產品質量，避免次級品產生：由于系統是將每一紡孔，逐孔檢測，逐孔記錄，不會有遺漏，所檢測的紡孔都是^正確的結果，進而達到最優良的抽絲品質，避免次級品產生，造成無謂損失。

【檢測方式】
1 利用計算機控制和圖像處理技術，自動逐孔掃描檢測，并對測試結果進行記錄。
2 對于不合格的噴絲板，儀器自動記錄并自動吹氣清潔，激光定位指示出自動清潔后任然不合格孔的位置。

【鏡檢儀“全自動化”定義】  

對所有噴絲孔的“全面體檢”是鏡檢儀自動完成的，即每個孔位置坐標的“自動”記錄、檢查、異?？椎奈恢米鴺?biāo)記錄、清理異?？讜r(shí)先自動吹1次，仍不合格的孔，可以通過激光定位。  

【檢測項目】  

1.孔污垢值、孔磨耗、孔最大最小直徑、孔圓度、孔面積、孔周長。測試數據在合格范圍的噴絲孔顯示“綠色”，不合格的顯示“紅色”。對孔的上述幾個參數作出判斷，即所檢測的微孔狀態是否符合設定的范圍，并有紅或綠色標注。  

2.具有雙界面，圖形界面和數據界面。數據界面能完整顯示孔污垢值、孔磨耗、孔最大最小直徑、孔圓度、孔面積、孔周長、紡孔長度、紡孔內壁污垢。在紡孔影像圖形界面中，能直觀看到實時檢查的孔的真實情況。  

3.具有孔徑測量功能，可作噴絲板出絲檢驗依據。并且能夠?qū)γ恳粔K噴絲板的歷史數據進行追述，控制噴絲板/紡絲板的品質。

【儀器主要技術參數】：
1.檢測項目：微孔面積，磨損量，污垢，特殊異型孔尺寸
2.檢測速度：0.2-0.8秒/孔（速度根據孔距而定）
3.檢測精度：±0.01mm
4.可檢測微孔的范圍：0.1mm-5mm
5.噴絲板一次最多檢測個數：視噴絲板具體尺寸而定
6.運動控制單元：三軸機器人，采用伺服電機和進口絲桿
7.相機：采用140萬像素高速黑白相機，噪聲小無拖影
8.光源：采用上下兩個光源，通過控制光源實現不同檢測功能
9.鏡頭：采用進口連續變倍鏡頭，畸變小，檢測精度高

儀器簡述：

a.SG689WF型全自動無紡布噴絲板檢測清潔系統主要由計算機，運動控制系統，圖像采集系統組成，全自動對無紡布噴絲板的微孔進行測量，可完全替代人工操作，真真實實檢測每一紡孔，可檢測出無紡布噴絲板的孔污垢值、孔磨耗、孔最大最小直徑、孔圓度、孔面積、孔周長等指標，測試數據可隨時保存和打印輸出。

b.本儀器具有雙界面，即圖形界面和數據界面。數據界面能完整顯示孔污垢值、孔磨耗、孔最大最小直徑、孔圓度、孔面積、孔周長、紡孔長度、紡孔內壁污垢。在紡孔影像圖形界面中，能直觀看到實時檢查的孔的情況。

二．全自動無紡布噴絲板檢測清潔系統簡介

儀器適用范圍：本設備適用于1.6米，2.4米，3.2米等熔噴無紡布噴絲板微孔的檢測。

儀器簡述：

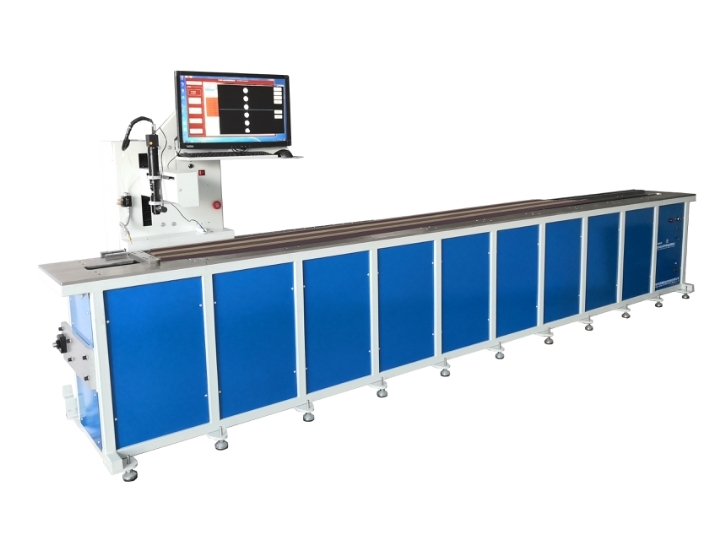

a.SG689WF型全自動無紡布噴絲板鏡檢儀主要由計算機，運動控制系統，圖像采集系統組成，全自動對無紡布噴絲板的微孔進行測量，可完全替代人工操作，真真實實檢測微孔，可檢測出無紡布噴絲板的孔面積（微孔是否堵塞），孔面積，孔周長等指標，按區域?qū)γ總€(gè)區域內的微孔進行詳細測量，測試數據可隨時保存和打印輸出。
二．全自動無紡布噴絲板鏡檢儀簡介
① 硬件介紹
1. 采用全自動X-Y-Z三軸運動控制平臺（也就是三軸直交機器人），采用伺服馬達進行定位，重復定位精度可達+-0.01mm。
2. 鏡頭采用進口連續變倍鏡頭，具有畸變小，分辨率高的特點
3. 相機采用高幀率和高分辨率相機，保證采集的圖像不失真，從而保證測量精度。
4. 采用恒定led光源，保證測試環境不受外界光源的影響（上下光源均采用紅光，黑白相機對紅光最為敏感）。
5. 整體框架采用金屬框架，（工作平臺采用整塊加厚鋁板，保證平臺平面度）。
6. 裝有顯示器，便于觀察測試過程及進度（顯示器直接安裝在設備上，從而節省空間）。
7. 采用品牌電腦，保證硬件的穩定性。
① 軟件介紹
1. 采用可靠的圖像處理算法，可以檢測出無紡布噴絲板微孔的面積，周長等參數（具體參數依據具體孔型而定），并自動識別和清理不合格微孔。
2. 標定噴絲板模板文件時，孔位坐標自動采集，方便操作，孔位檢測順序可以自定義或者軟件自動完成優化排布（自動優化，可以減少檢測路徑，提高檢測效率）。
3. 鏡頭實現自動對焦，提高檢測效率。
4. 具有檢測鏡頭與夾具，鏡頭與無紡布噴絲板平行度功能，從而便于機械上的調試。
5. 測試數據會保存在數據庫中，并且可以打印或保存報表，方便數據的記錄與分析。
6. 通過算法及路徑的優化提高噴絲板微孔檢測效率。
7. 檢測不同的無紡布噴絲板時只需載入不同的無紡布噴絲板模板文件，操作靈活方便。
② 采用該設備的優勢
1. 保證檢測精度，避免了漏檢，錯檢等人為因素，增加產品質量，避免了次及品的產生。
2. 節省人力支出，由于過程全自動，因此一個人就可以完成多塊板的檢測，由于是機械設備，可以24小時連續工作，進一步減少成本。
3. 購買新無紡布噴絲板時，可通過該設備對其質量進行檢驗。
4. 掌握舊無紡布噴絲板使用年限和品質。
