6.17寸顯示器1臺
二、使用方法

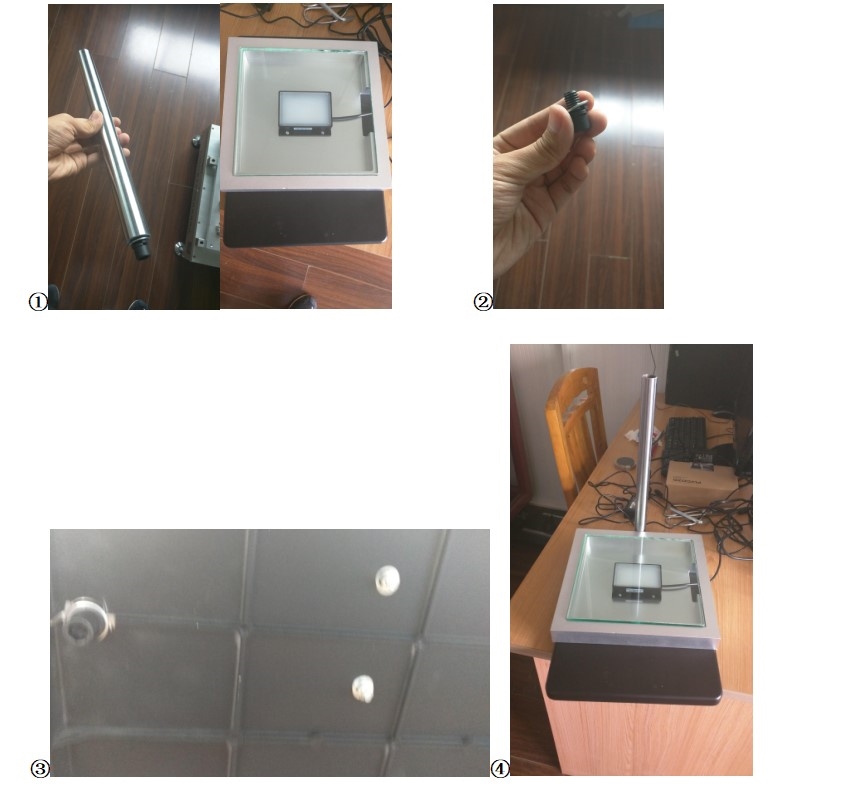

①.1.取出底座和立柱（①），旋下立柱底部螺絲（②），將立柱固定在鏡檢儀底座（③④）；

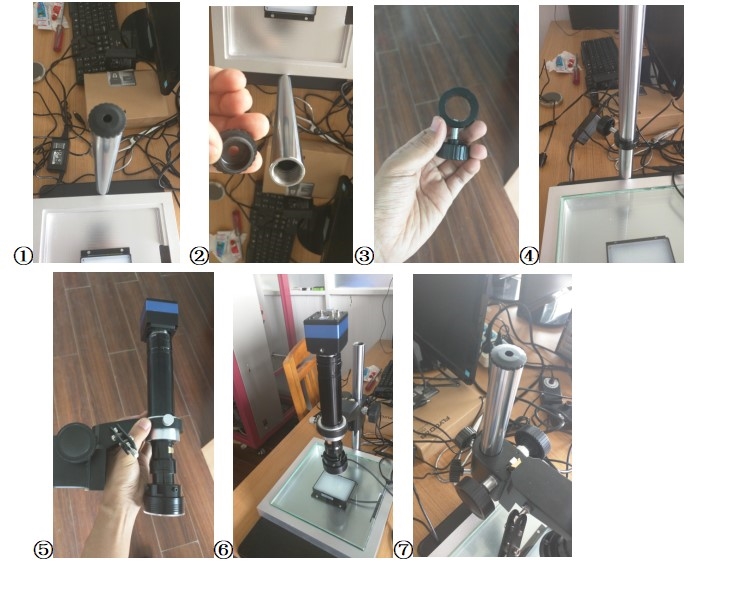

②.去下立柱頂部蓋帽（①②），取出定位環(huán)（③），將定位環(huán)套在立柱上（④），取出鏡頭和滾輪調焦機構（⑤），將機構安裝到立柱上（⑥），蓋上蓋帽（⑦）；

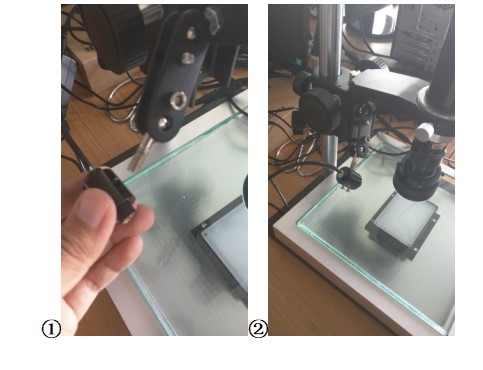

③.取出定位點光源（①），將定位點光源固定在滾輪前方的螺柱上（②）；

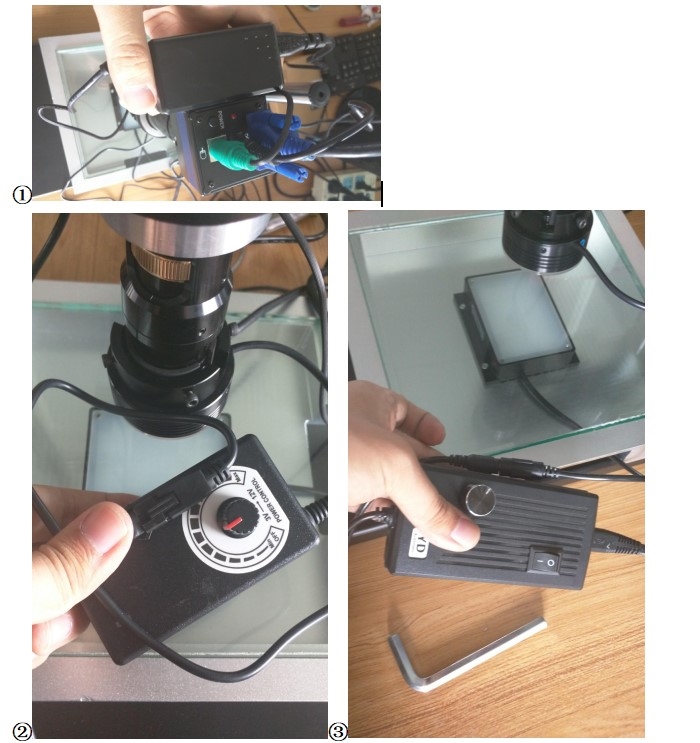

④.相機的連接如圖①，上光源連接如圖②，底部光源連接如圖③，然后將鏡檢儀與顯示器相連接。

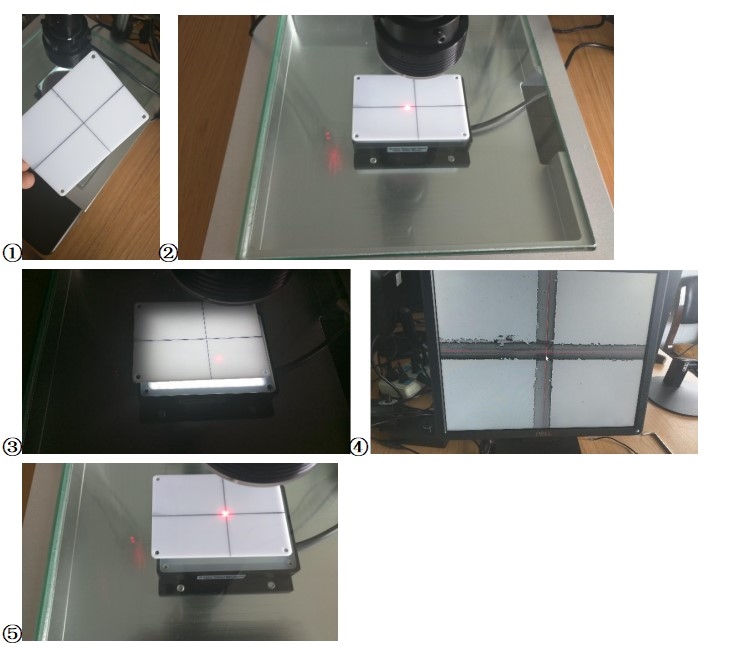

⑤.5.取出標定板（①），將標定板放在工作臺上（②），打開底部光源（③），移動標定板使十字線呈現(xiàn)在屏幕中心（④），將定位點光源移動至標定板中心（⑤）。
注意：當調整倍率后，需重新標定點光源（一般選定合適倍率后，不需要再調整倍率）

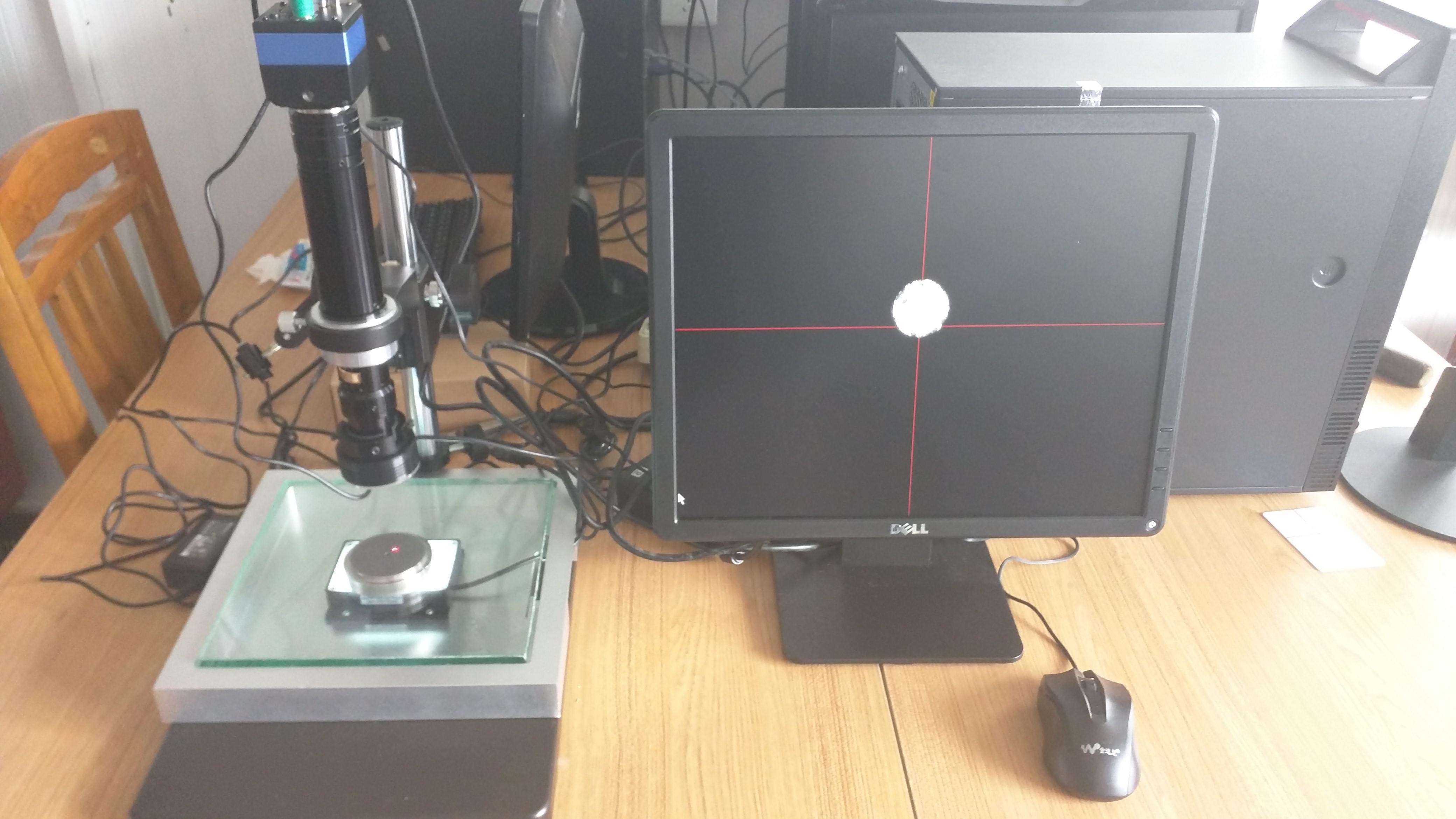

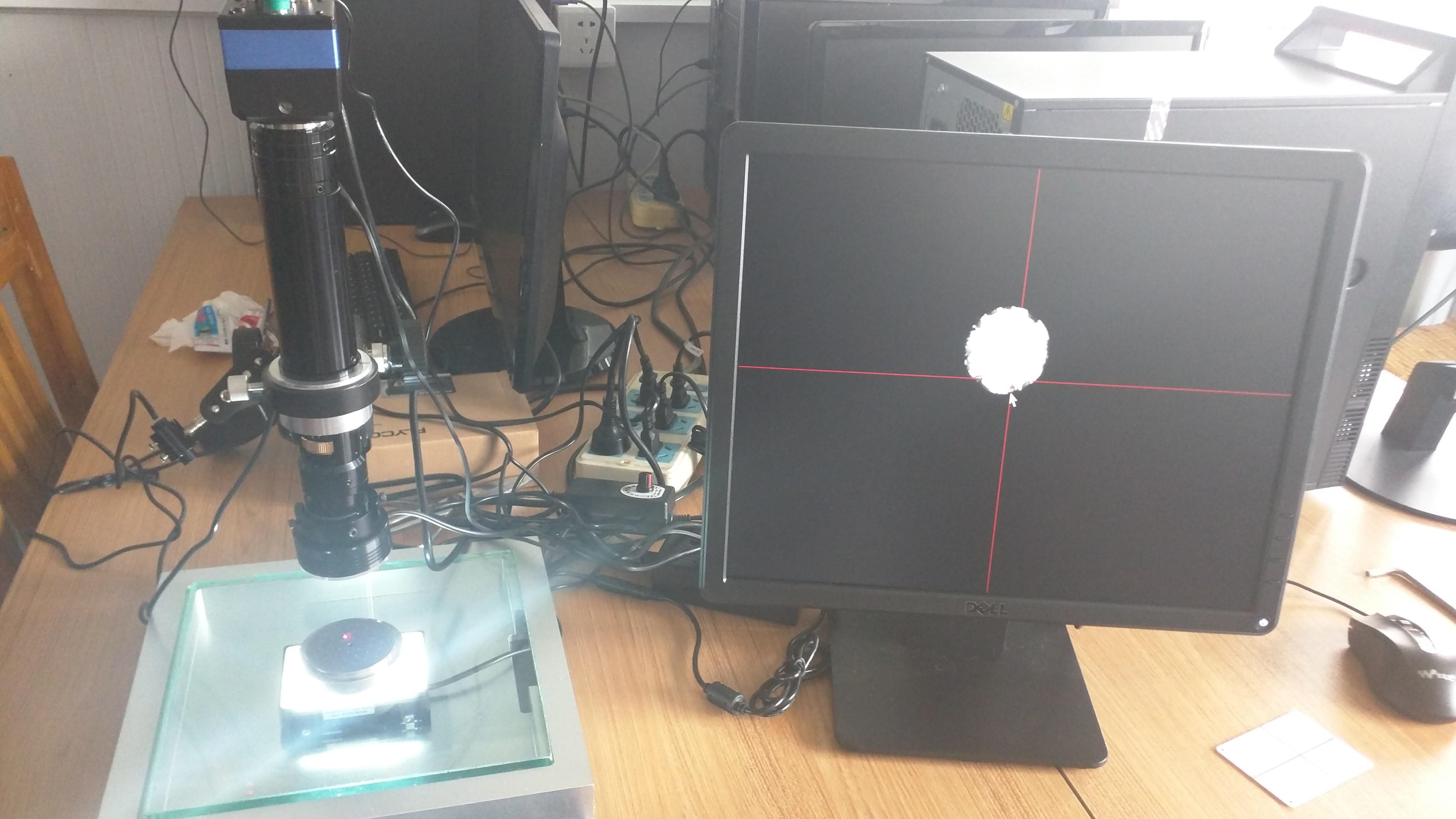

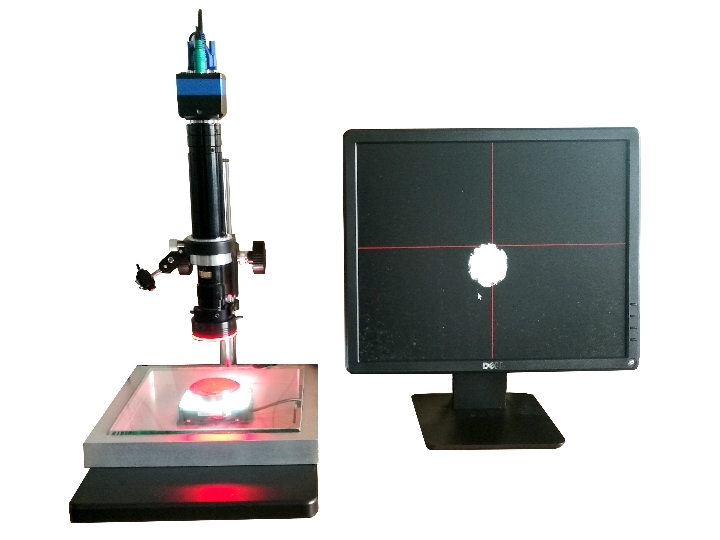

⑥.至此安裝步驟全部結束（下圖為^終安裝圖）
