YG155B電子式紗線捻度儀說明書
信息來源：常州市雙固頓達機電科技有限公司 | 發布日期：
2017-10-07 10:46:06
| 瀏覽量：1674422
關鍵詞：YG155B電子式紗線捻度儀說明書,YG155B紗線捻度儀使用說明,YG155B捻度儀操作步驟
一.產品用途
YG155B紗線捻度儀用于測定各種紗線的捻度。
儀器性能符合國家標準GB2543.1～GB2543.2《紡織品 紗線捻度的測定》，國際標準ISO/DIS17202《紡織品 紗線捻度的測定 退捻加捻法》和國際標準ISO2061《紡織品 紗線捻度的測定 直接計數法》和原紡工部標準FJ547〈〈本色氣流紡棉紗實驗方法〉〉及國家行業標準FZ/T10001《氣流紗捻度的測定 退捻加捻法》。
二.主要技術指標
1．測試范圍：各種紗線。
2．紗線張力：有一組稱碼可根據紗線的類別進行調整。
3．夾頭轉速：1500r/min,750r/min,點動慢速。
4．測試數量：小于99次。
5．測試長度：25，50，100，200，250，500 (mm).
6．測試方式：
a.直接計數法：（用于股線測試）
b. 一次退捻加捻法：
c.二次退捻加捻法（試驗長度只能為250mm）
d.三次退捻加捻法（試驗長度只能為250mm或500mm）
7． 試數據輸出方式為顯示輸出或打印輸出：每次捻度值Xi；每批平均捻度Xe；試驗次數Nn ；平均捻度以下出現的次數N1 ；均方差S ；不勻率H ；變異系數CV ；捻系數α。
8． 電源：220(1±10%) V，50 Hz。
9． 功率：小于25W （主機）
10．環境要求：溫度20℃±10℃

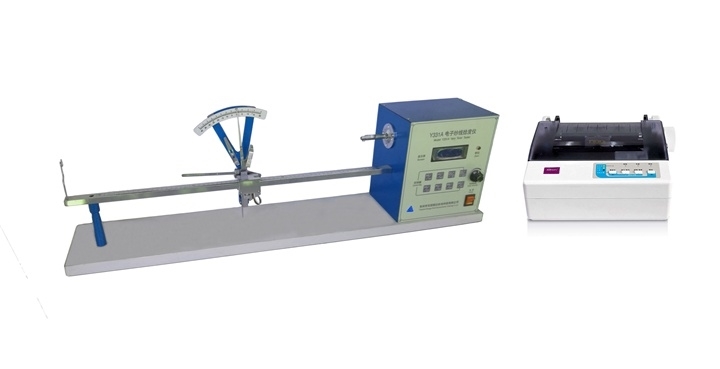

三 外形圖（見圖一）
四 主要結構
本紗線捻度儀主要由控制箱，張力機構，插紗架及數據處理系統等部件組成。
1． 控制箱裝有轉動夾，各個功能開關，轉動夾由微電機直接帶動。
2． 張力機構是采用垂直機械式加載張力機構，其張力用砝碼按試驗方法的規定要求進行任意加載。
3． 插紗架可由用戶自由地安裝和調節來滿足試驗的要求。
4． 數據處理系統主要有機內計算機，數據輸出有顯示器顯示輸出或打印輸出。
五 儀器拆箱及安裝事項
1． 拆開包裝箱時，必須先打開木箱頂蓋，再拆除四側箱板，然后小心取出儀器，插紗架。
2． 搬運儀器時，只允許儀器底座受力，其它部位不允許受力。
3． 儀器必須安放在水平堅固的工作臺上，用軟布擦干凈儀器的表面，然后在儀器左邊放置好插紗架。
4． 仔細檢查一下儀器的各零部件是否有因運輸過程或拆箱過程產生的損壞，變形，松動等現象。
5．儀器應有良好的接地電源，同一電源線上盡可能沒有頻繁起動的電氣設備或有在電源插座處頻繁插拔其他電氣設備，儀器周圍不得有強磁場干擾。
6．請連接好打印機。
六．顯示及操作開關說明
如圖2所示，本儀器面板上有顯示器及一組控制鍵，其主要功能如下。
1． 液晶顯示器:用于顯示工作時的各種數據。
2． 按鍵的名稱和作用：
(1)設定鍵（Set）只須在設置過程中操作。
(2)移位鍵（Next）在設置過程中通過它才能對物理參數進行選擇，并且在測試過程中可以通過它翻看其他以前測試的數據。
(3)點動鍵（Turnup）在設置過程中通過它才能對物理參數進行修改，此時作為“+”。在動作中（只用在直接計數法）作為點動慢速轉動。
(4)點動鍵（Turndown）在設置過程中通過它才能對物理參數進行修改，此時作為“-”。在點動動作中（只用在直接計數法）作為點動慢速轉動。方向與上相反。
(5)啟動鍵（Start）用于起動時用。
(6)停止鍵（Stop）用于停止時用。
(7)清除鍵（Clearn）用于在操作過程中如有失誤時按此鍵盤，如設置錯誤等其他情況。
(8)統計鍵（Stat.）用于試驗完后，統計各項數據之用
七．儀器的操作順序
1.打開主機電源，看零位指示燈是否亮，如果能亮則表示左夾鉗在零位，如果不亮則需調節零位。方法為調節定位架上的光感座的位置，使零位指示燈是亮。簡單來講是調節零位。
2.打開打印機電源。
3.設置各項物理指數。設定時的步驟：
（1）先按設定鍵（Set）。
（2）通過移位鍵（Next）可以對各個試驗參數進行選擇。
（3）每個試驗參數的數值修改是通過點動鍵（Turnup）此時作為“+”和點動鍵（Turndown）此時作為“-”來操作。
需設置試驗參數有：
(1)試驗次數（不大于99次）在顯示屏上能直接顯示。
(2)試驗長度（25，50，100，200，250，500 mm）在顯示屏上能直接顯示。
(3)夾頭轉速（1500r/min，750r/min，點動慢速）在顯示屏上能直接顯示。
(4)捻向 S向和Z向在顯示屏上能直接顯示，是通過點動鍵（Turnup）或（Turndown）來切換改變的。
(5)測試方式：
a.直接計數法：在顯示屏上表示為“0” （注意用此方法需設置預置捻度數，在顯示屏中
有“ ”符號閃爍，需在此欄里設置數值），（一般用于股線）
b. 一次退捻加捻法 在顯示屏上表示為“1”
c.二次退捻加捻法 在顯示屏上表示為“2” （試驗長度只能為250mm）
d.三次退捻加捻法 在顯示屏上表示為“3” （試驗）
